Видеокарта ASUS EAH5970 Voltage Tweak - быстрее самых быстрых
Раздел: Обзоры, тестирование, Полные обзорыИсточник: 3DNews | Автор: Игорь Свадковский
Видеокарты серии AMD Radeon HD 5970 в настоящий момент являются королями 3D-графики, но даже их невероятную производительность можно увеличить. Как это удалось инженерам ASUS, и на что стоит обратить внимание при разгоне, читайте в данном материале.
Наши недавние исследования производительности топовых ускорителей трехмерной графики показали, что абсолютным чемпионом конца 2009 - начала 2010 года является ускоритель AMD Radeon HD 5970. Сейчас на рынке присутствует целая масса эталонных решений от разных производителей, но сегодня мы рассмотрим видеокарту ASUS EAH5970, которая поддерживает технологию Voltage Tweak.
Ассортимент продукции компании ASUS, как и положено одному из крупнейших игроков рынка, покрывает практически все потребительские ниши, начиная от бюджетных решений и заканчивая сегментом элитного компьютерного железа для энтузиастов. Экстремалы-оверклокеры никогда не отличались скупостью, и многие из них готовы платить большие деньги для того, чтобы получить самое качественное и производительное оборудование. В свою очередь, инженеры ASUS делают все, чтобы удовлетворить потребности энтузиастов, и разрабатывают такие незаурядные продукты, как, например, видеокарта ASUS MARS. Безусловно, на разработку подобных устройств необходимо время, а пока инженеры компании трудятся над созданием нового чемпиона на базе пары чипов Cypress, на рынок вышла “обычная” видеокарта EAH5970 с поддержкой технологии Voltage Tweak. Давайте посмотрим, как она себя проявит. Для начала, ознакомимся с внешним видом ускорителя.
Согласитесь, что хорошая узнаваемость на прилавке магазина - один из немаловажных факторов успешной продажи любого товара. Вот уже несколько поколений видеоускорители серии EAH оформлены в едином стиле, поэтому узнать детище ASUS среди массы аналогов будет довольно легко. Коробка оформлена в красно-черных тонах, а на лицевой стороне изображен рыцарь в сверкающих доспехах. Крупная надпись Voltage Tweak сообщает о поддержке видеокартой ASUS EAH5970 данной технологии. В качестве бонуса с видеоускорителем поставляется купон на бесплатную загрузку игры Colin McRae DiRT 2, о чем недвусмысленно сообщает яркая наклейка.
Обратная сторона упаковки содержит информацию о поддерживаемых видеокартой технологиях, а также системных требованиях, необходимых для полноценной работы видеокарты.

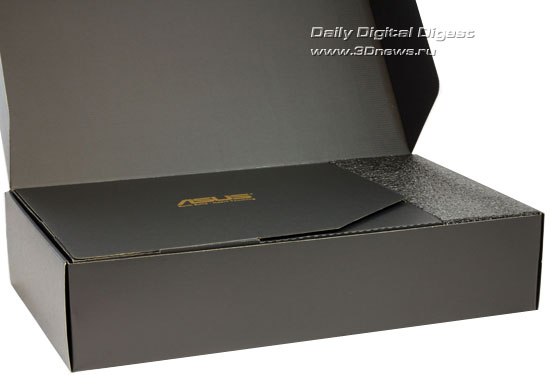

Открываем коробку. Видеокарта и аксессуары размещены в разных отсеках. Ускоритель завернут в антистатический пакет и располагается в контейнере из мягкого полимера, благодаря чему повредить видеокарту практически нереально.

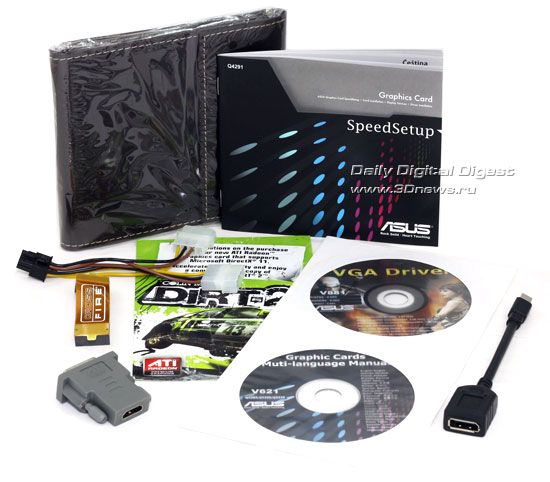

В комплекте с видеокартой ASUS EAH5970 поставляются следующие элементы:
- чехол для компакт-дисков;
- 6-контактный переходник питания;
- переходник с DVI на HDMI;
- переходник с mini DisplayPort на HDMI;
- подарочный купон на загрузку игры ColinMcRae DiRT 2;
- два компакт-диска с инструкцией и драйверами;
- CrossFireX-мостик для объединения в тандем двух аналогичных ускорителей.
На наш взгляд, все, что необходимо покупателю для полноценного использования видеокарты, в комплекте имеется.

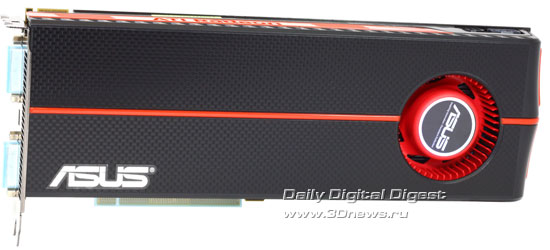

Вот и сама видеокарта ASUS EAH5970. Ускоритель является точной копией эталонного образца AMD Radeon HD5970, разница лишь в оформлении системы охлаждения. Рисунок, нанесенный на кожух СО, весьма напоминает структуру брони из кевлара. В нижней части кожуха красуется логотип производителя.

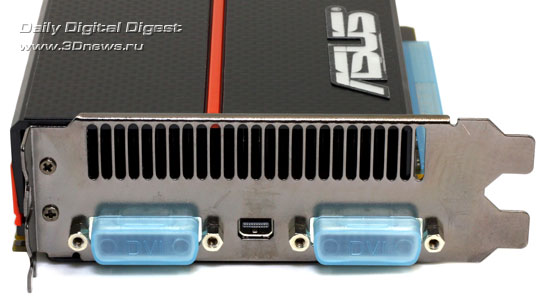

Панель выводов ASUS EAH5970.
Как и в случае с эталонным образцом Radeon HD 5970, на панели выводов ASUS EAH5970 размещено три разъема - пара DVI и mini DisplayPort. С помощью переходников из комплекта к видеокарте можно подключить любое современное устройство вывода изображения.
Система охлаждения EAH5970.
Демонтируем кулер. Радиатор системы охлаждения состыкован с испарительной камерой, которая, в свою очередь, контактирует с двумя GPU, а также другими элементами печатной платы, и равномерно распределяет тепло, впоследствии передавая его на ребра радиатора. По оценкам AMD, такая система охлаждения способна с успехом отводить до 400 Вт тепла без ущерба для нормальной работы видеоускорителя.

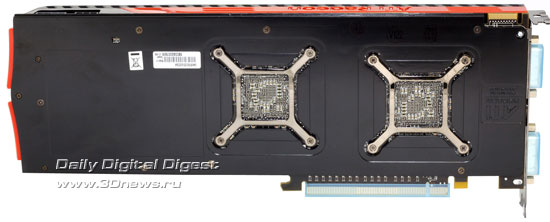

Обратная сторона ASUS EAH5970.
ASUS EAH5970 без системы охлаждения.
Коммутатор шины PCI-Express.
На видеокарте установлена пара видеопроцессоров AMD Cypress. Количество функциональных блоков каждого из GPU, входящих в состав EAH5970, точно такое же, как и у видеочипа на Radeon HD5870. Однако их рабочие частоты заметно снижены (850 МГц у Radeon HD5870, 725 МГц - у ASUS EAH5970)
Видеопамять ASUS EAH5970.
Общий объем установленной на борту ASUS EAH5970 видеопамяти равен 2 Гб. Микросхемы произведены компанией Hynix, их маркировка - H5GQ1H24AFR-T2C-934A, а номинальная частота равна 5 ГГц QDR. Рабочая частота видеопамяти на EAH5970 заметно ниже и составляет 4 ГГц QDR. Для более подробного ознакомления с возможностями и особенностями эталонной версии Radeon HD 5970 рекомендуем обратиться к базовому обзору этой видеокарты, ну а мы переходим к практическим испытаниям. Начнем, пожалуй, с разгона.
Разгон

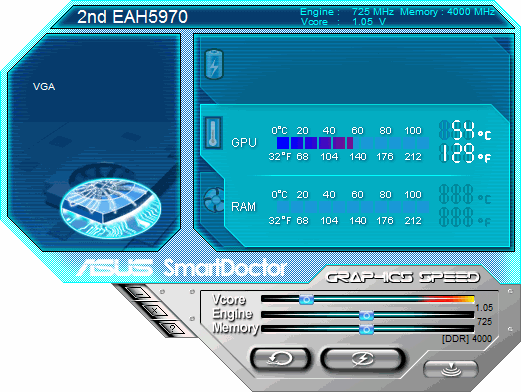

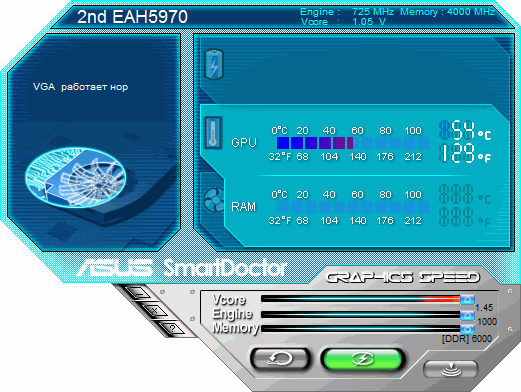

В наших предыдущих обзорах мы уже не раз писали о видеокартах с поддержкой технологии Voltage Tweak, суть которой состоит в том, что при помощи программы ASUS SmartDoctor пользователь может управлять частотами и напряжением GPU видеоускорителя. Утилита SmartDoctor работает исключительно с видеокартами производства ASUS, что несколько ограничивает круг пользователей этой программы. Впрочем, это не делает ее работу с поддерживаемыми видеокартами менее эффективной. Итак, проведем тестирование на разгон при помощи утилиты SmartDoctor.
Номинальные частоты видеокарты ASUS EAH5970 полностью соответствуют рекомендуемым AMD значениям - 725 МГц для графического ядра и 4000 МГц QDR для видеопамяти, а рабочее напряжение GPU составляет 1,05 В.
Максимальное напряжение GPU, которое можно задать с помощью утилиты ASUS SmartDoctor, составляет 1,45 В. На наш взгляд, этого более чем достаточно для разгона с использованием воздушной и даже жидкостной системы охлаждения. Предельные значения тактовых частот, доступных для установки через SmartDoctor, составляют 1000 МГц для GPU и 6000 МГц QDR для видеопамяти.
Все тесты на разгон проходили при максимальной скорости работы турбины. Прежде всего, мы проверили видеокарту на разгон при штатном напряжении GPU. Затем, после достижения предела, повышали рабочее напряжение графического чипа и пытались подобраться к очередной “вершине” по частоте. Чтобы наглядно представить ход эксперимента, все данные заносились в таблицу. Для проверки “проф. пригодности” ускорителя проводилось три прохода 3DMark Vantage с профилем Extreme. Если видеокарта завершала этот тест без сбоев, в графу “Статус” нашей таблицы заносился результат “Pass”, если же тест пройти не удавалось, то статус помечался как “Fail”.
| GPU Vcore, В | Частота ядра | Статус |
|---|---|---|
| 1.05 | 780/5015 | Pass |
| 1.05 | 800/5015 | Fail |
| 1.1 | 850/5015 | Pass |
| 1.1 | 889/5015 | Fail |
| 1.15 | 900/5015 | Fail |
| 1.2 | 900/5015 | Fail |
| 1.31 | 900/5015 | Fail |
| 1.312 | 870/4872 | Pass |
| 1.312 | 900/4872 | Pass |
| 1.312 | 950/4872 | Pass |
| 1.312 | 960/4872 | Pass |
Без поднятия напряжения на графическом ядре максимальные частоты, на которых видеокарта смогла пройти данный тест, составили 780/5015 МГц для GPU и видеопамяти соответственно. Далее мы постепенно увеличивали напряжение на ядре и повышали частотную планку GPU, пока не “уперлись” в потолок, который составил 850 МГц при напряжении GPU 1,1 В, что, на наш взгляд, немного. Любые попытки поднять частоту GPU выше этого значения приводили к зависанию системы и сбросу настроек видеоадаптера. Однако стоило нам несколько снизить частоту видеопамяти, как ускоритель вновь “ожил”. В итоге, максимальные частоты GPU и видеопамяти, на которых видеокарта смогла пройти наш мини-стресс-тест, составили 960/4872 МГц. Однако все тесты на такой частоте пройти не удалось, иногда система “подвисала”, в результате пришлось повысить напряжение на ядре GPU до 1,38 В.
Тестирование
Ну что же, пришла пора ознакомиться с результатами производительности видеокарты ASUS EAH5970, а особенно интересно взглянуть на результаты разогнанного ускорителя. Тестирование проводилось на ПК следующей конфигурации:
| Центральный процессор | Intel Core i7 920 D0 @ 4.0 GHz (200×20) |
| Система охлаждения | Cooler Master Hyper Z600 |
| Материнская плата | ASUS P6T Deluxe Palm OS Edition |
| Видеокарты | ASUS EAH5970 AMD Radeon HD 5870 AMD Radeon HD 5770 CrossFire NVIDIA GeForce GTX 295 NVIDIA GeForce GTX 285 |
| Оперативная память | DDR3 Apacer 3×1 GB @ 1600MHz @ 8-8-8-24 |
| Блок питания | IKONIK Vulcan 1200 Вт |
| Жесткий диск | Samsung 750 GB |
| Корпус | Открытый стенд, Cooler Master test bench 1.0 |
| Операционная система | Windows Vista Home Basic x64 SP1 |
| Версия драйверов | Для видеокарт AMD - Catalyst 9.11 Для видеокарт NVIDIA - ForceWare 192.62 |
Конфигурация тестовых приложений:
| 3DMark Vantage | DirectX 10, режимы Performance, High, Extreme. Общий балл (Marks) |
|---|---|
| Crysis v1.2 | DirectX 10, 1680×1050, 1920×1200, Max Detail Во всех разрешениях активированы 4xAA и 16xAF Использовался встроенный бенчмарк |
| FarCry 2 | |
| Resident Evil 5 | |
| World in Conflict | |
| Need for Speed Shift | DirectX 10, 1680×1050, 1920×1200, Max Detail Во всех разрешениях активированы 4xAA и 16xAF Использовался FRAPS, трасса Spa GT (3 круга) |

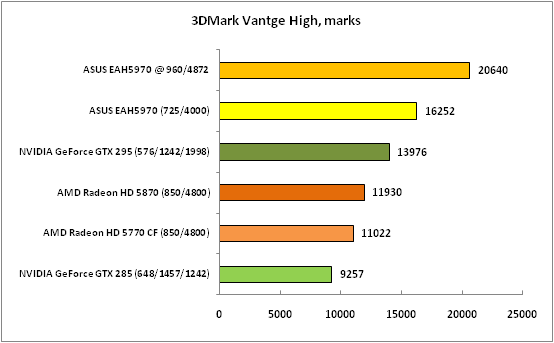

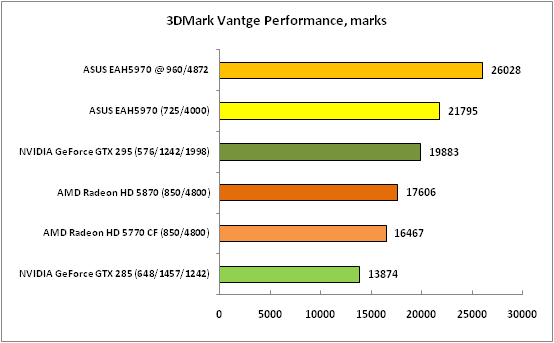

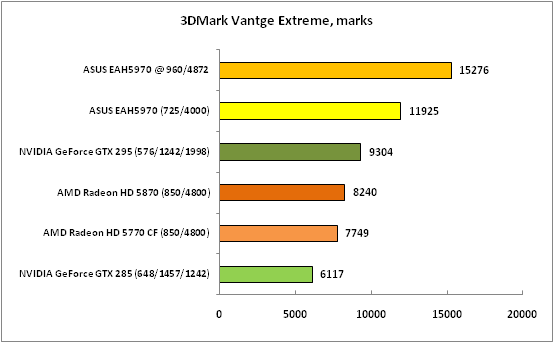

Результаты, полученные в ходе тестирования ASUS EAH5970 в 3DMark Vantage, не преподносят никаких сюрпризов. Как и положено королю 3D-графики, Radeon HD 5970 производства ASUS обгоняет всех конкурентов. Как известно, 3DMark Vantage хорошо реагирует на рост тактовых частот видеокарты, об этом говорят и результаты нашего теста. После разгона ASUS EAH5970 сильно отрывается от соперников, еще немного - и разница с неразогнанной GTX 295 в некоторых режимах станет двукратной!

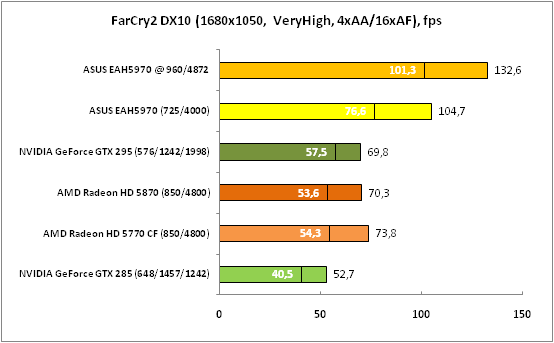

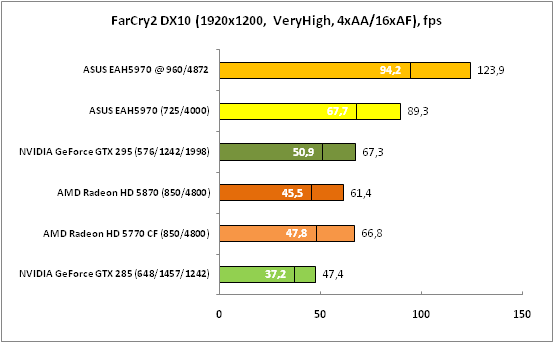

В FarCry2 видеокарта ASUS EAH5970 показывает не менее впечатляющие результаты, чем в 3DMark Vantage. Благодаря разгону, минимальное значение частоты смены кадров при разрешении 1680×1050 не опустилось ниже планки в 100 fps!

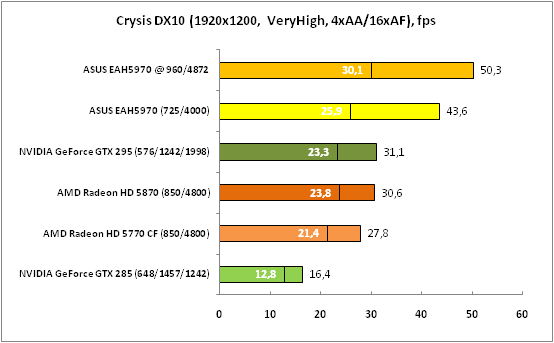

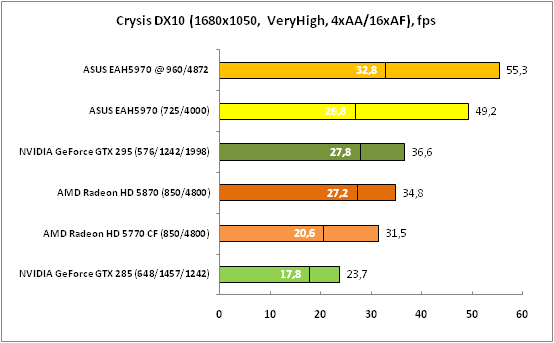

Незабвенный Crysis хоть и реагирует на увеличение тактовых частот ASUS EAH5970 после разгона, однако рост результатов не такой заметный, как в предыдущих тестах. Тем не менее, в разрешении 1920×1200 недостатка производительности не наблюдается. Даже на номинальных частотах ASUS EAH5970 показывает в этой игре комфортную частоту смены кадров.

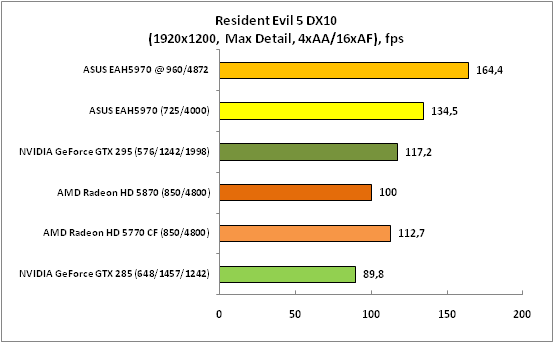

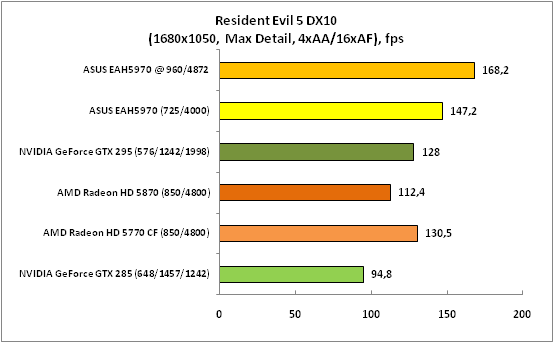

В одном из наших предыдущих обзоров мы говорили о том, что даже разогнанный процессор Intel Core i7 в некоторых играх не способен раскрыть весь потенциал тандема из пары видеокарт Radeon HD 5970. Судя по отсутствию заметного падения производительности на разогнанной видеокарте ASUS EAH5970 при повышении рабочего разрешения с 1680×1050 до 1920×1200, можно сделать вывод о том, что в Resident Evil 5 мы подобрались к “пределу”, который может обеспечить наш CPU в данном режиме тестирования.

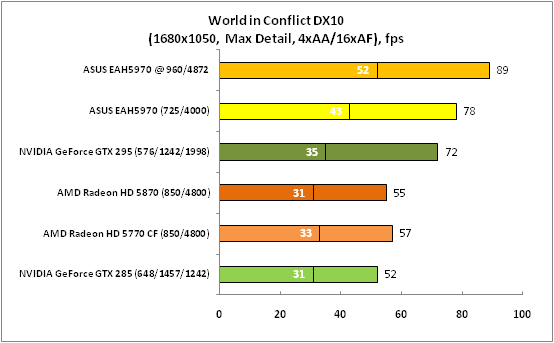

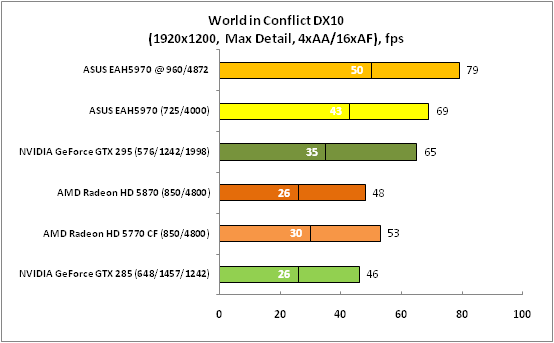

В игре World In Conflict разница в производительности между ASUS EAH5970 и GeForce GTX 295 не так велика, благодаря серьезным оптимизациям игры для видеокарт NVIDIA, а вот после разгона видеокарты ASUS EAH5970 отрыв в результатах становится более осязаемым.

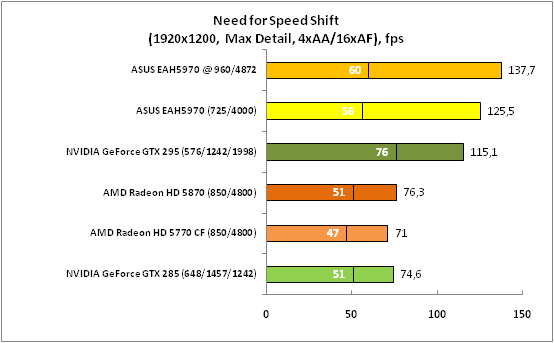

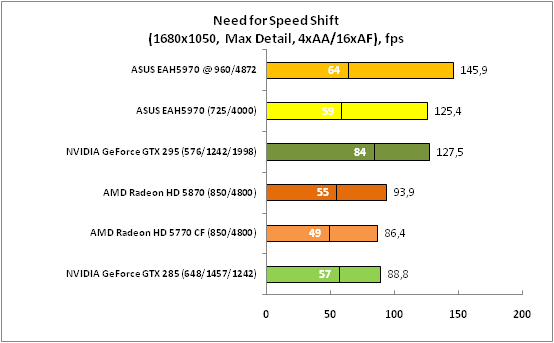

В игре NFS Shift минимальная частота смены кадров в конфигурации с GeForce GTX295 все же выше, чем на стенде с ASUS EAH5970, даже несмотря на разгон последней. Хотя по среднему значению FPS Radeon HD5970 производства ASUS оказывается проворнее своего оппонента.
Выводы
Выбирая супермощный видеоускоритель в качестве основы для игровой станции, помните, что такие видеокарты нуждаются в производительном CPU, иначе даже в самых высоких разрешениях получить максимальную производительность получится не всегда, в чем мы сегодня еще раз убедились. Что касается ASUS EAH5970, то эта видеокарта является достойным представителем серии Radeon HD5970. Хорошая комплектация, стильный дизайн системы охлаждения, а также идущее в комплекте специализированное ПО для разгона, делают этот продукт достойным кандидатом на покупку.
